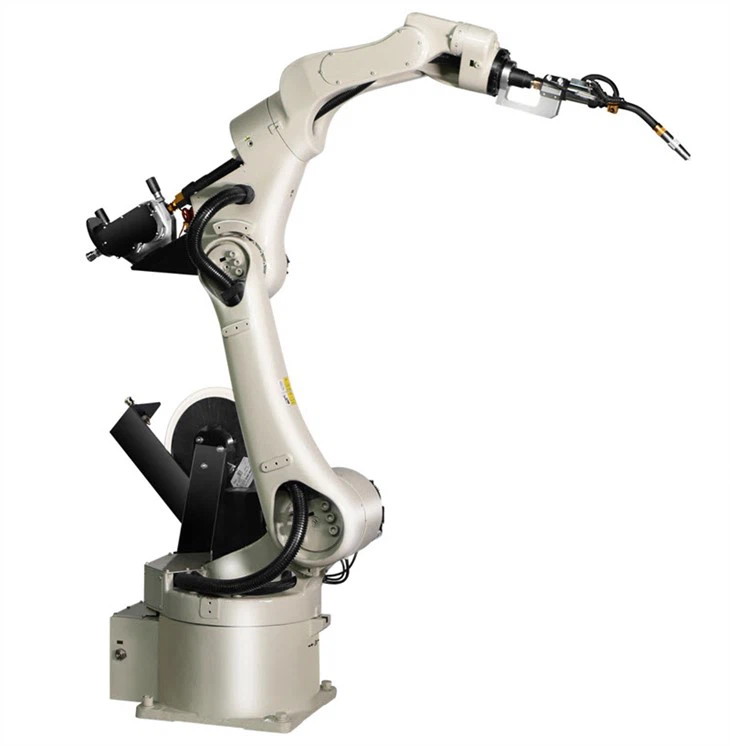

Ċellula tal-Iwweldjar Robotiku RJH605

Ċellula robot tal-iwweldjar tas-serje RJH605 hija ddisinjata apposta skont ir-rekwiżiti tal-iwweldjar awtomatiku b'karatteristiċi b'saħħithom u qawwija.
{{0}}Ċellula tal-welding robotika tal-assi, preċiżjoni ripetuta ±0.06mm
- Iddisinjat b'struttura vojta u driegħ ħafif
- Struttura kompatta, li tiżgura l-aħjar qagħda tat-torċ tal-iwweldjar u ttejjeb l-istabbiltà tal-għalf tal-wajer
- Faċli biex topera, sempliċi biex tipprogramma
- Ipprovdi pakkett ta 'proċess ta' wweldjar umanizzat u professjonali
- Appoġġ għall-aċċess mill-bogħod u ħsieb f'ħin reali tal-istatus tat-tħaddim tar-robot tal-welding
- Disponibbli għall-adattament, OEM u ODM.

Ibgħat l-inkjesta

Chat Now

Deskrizzjoni

Parametri tekniċi

Karatteristiċi ewlenin ta 'Welding Robot Cell

L-unità awtomatika tal-iwweldjar tar-robot hija magħmula prinċipalment minn robot tal-iwweldjar, positioner, u tabella tal-apparat tal-iwweldjar, li tista 'tirrealizza l-funzjonijiet ta' tmigħ manwali, ikklampjar, ħatt u wweldjar awtomatiku.
Ir-robot tal-iwweldjar għandu l-magna tal-iwweldjar tiegħu stess, torċ tal-iwweldjar, u alimentatriċi tal-wajer, u jintegra funzjonijiet multipli bħall-iskjerament tal-proċess mgħaġġel tal-magna tal-iwweldjar, iwweldjar bl-ark intermittenti, iwweldjar intelliġenti tal-insiġ, konnessjoni tal-pożizzjonatur u kontra l-ħabta, ħatra remota, u ħabta kanċellazzjoni.

welding cell-RJH605

1. Kapaċità ta 'tagħbija suffiċjenti: 5kg.

2. Ċaqliq b'veloċità mgħaġġla, azzjoni stabbli, u pożizzjonament preċiż.

3. Iddisinjat b'mod speċjali bi struttura kompatta, jista 'jaħdem f'ambjent ta' spazju kważi-planari u dejjaq.

4. Id-driegħ hija struttura vojta minn ġewwa, li tagħmel il-linja tas-sinjal tal-apparat u l-wajers trakeali aktar raġonevoli u 'l bogħod mill-interferenza tat-tagħmir estern.

5. Ipprovdi varjetà ta 'pakketti ta' proċess ta 'wweldjar effiċjenti u konċiż, sabiex dawk li jibdew mingħajr esperjenza ta' wweldjar jistgħu faċilment jibdew, itejbu ħafna l-effiċjenza u jnaqqsu l-ispejjeż tax-xogħol.

6. Mgħammar b'ġenerazzjoni ġdida tal- u jgħallmu pendant.

7. Funzjonijiet sinjuri, b'funzjoni ta 'pożizzjonament tal-iwweldjar.

8. Il-konfigurazzjoni tal-magna tal-welding hija sempliċi u kompatibbli ma 'varjetà ta' marki tal-qawwa tal-magni tal-welding.

9. Appoġġ żewġ modi ta 'komunikazzjoni: kwantità analoga u xarabank.

10. Għandu varjetà ta 'funzjonijiet ta' insiġ: insiġ ta 'funzjoni ta' darba, insiġ trapezojdali, u insiġ spirali.

11. Għandha l-funzjoni ta 'kontroll ġenerali tal-iwweldjar, li hija faċli biex tiddibaggja fuq il-post...

welding-cell-robot-RJH605

Applikazzjonijiet ta 'Ċelloli tal-Iwweldjar Robotiċi RJH605

Iċ-ċellula tar-robot tal-iwweldjar RJH605 tista 'tkun mgħammra b'tipi differenti ta' xkubetti tal-iwweldjar biex twettaq diversi proċessi ta 'wweldjar bħalIwweldjar bl-ark, Iwweldjar tar-reżistenza, Iwweldjar fuq il-post, Iwweldjar bl-ark tal-Argon, Iwweldjar MIG, Iwweldjar bil-lejżer, Iwweldjar bil-plażmau eċċ Barra minn hekk, din iċ-ċellula tal-iwweldjar tista 'tintuża wkoll biex tikseb inkullar u tqandil robotiku.

Ċellula robotika tal-welding RJH605 tintuża ħafna f'industriji bħal karozzi, muturi, makkinarju tal-kostruzzjoni, makkinarju ġenerali, makkinarju agrikolu, ħardwer, għamara, u mediku għall-iwweldjar awtomatiku.

Każ ta' applikazzjoni 1 – workstation tal-iwweldjar awtomatiku ta' kumpanija tal-muturi

L-iskema kollha tal-iwweldjar hija sempliċi u prattika. Iċ-ċiklu tal-produzzjoni medju huwa ta 'erba' biċċiet kull minuta, u 1 sa 2,000 biċċiet ta 'prodotti jistgħu jiġu wweldjati kuljum, li jnaqqas l-intensità tax-xogħol tal-welder u jtejjeb il-kwalità tal-produzzjoni.

welding-cell-case1-RJH605

Każ ta' applikazzjoni 2 – ċellula robotika ta' wweldjar ta' kumpanija ta' partijiet tal-karozzi

Il-proċess tal-iwweldjar juża metodu b'ħafna kanali b'polz doppju, li jiffranka nofs ix-xogħol meta mqabbel mal-iwweldjar manwali. Il-kwalità tal-iwweldjar hija stabbli b'ħjata sabiħa tal-iwweldjar. Barra minn hekk, huwa faċli biex topera.

robotic-welding-RJH605

Każ ta' applikazzjoni 3 – workstation tal-welding ta' kumpanija oħra tal-partijiet tal-karozzi

L-istazzjon tax-xogħol jadotta CMT (teknoloġija tal-iwweldjar ta 'tranżizzjoni tal-metall kiesaħ) u teknoloġija tal-iwweldjar fuq skala tal-ħut. Il-materjal tal-iwweldjar huwa prinċipalment liga tal-aluminju.

Parametri Tekniċi taċ-Ċellula tar-Robot tal-Welding HCNC-Grupp

Mudell		RJH605E
Grad ta' libertà		6
Tagħbija Max./Rated		5kg
Raġġ massimu tax-xogħol		1441mm
Preċiżjoni tal-pożizzjonament ripetut		±0.06mm
Firxa ta 'moviment	J1	± 150 grad
	J2	-145 grad /+60 grad
	J3	+30 grad /+270 grad
	J4	± 120 grad
	J5	-110 grad /+140 grad
	J6	± 360 grad
Veloċità ratata	J1	2.58rad/s, 148 grad/s
	J2	2.58rad/s, 148 grad/s
	J3	2.58rad/s, 148 grad/s
	J4	3.93rad/s, 225 grad/s
	J5	3.93rad/s, 225 grad/s
	J6	3.93rad/s, 225 grad/s
Veloċità massima	J1	3.87rad/s, 222 grad/s
	J2	3.87rad/s, 222 grad/s
	J3	3.87rad/s, 222 grad/s
	J4	5.89rad/s, 337.5 grad/s
	J5	5.89rad/s, 337.5 grad/s
	J6	5.89rad/s, 337.5 grad/s
Moment ta' inerzja permissibbli	J6	0.035kg.㎡
	J5	0.3kg㎡
	J4	0.3kg㎡
Torque permissibbli	J6	15 Nm
	J5	35 Nm
	J4	35 Nm
Ambjent tal-applikazzjoni	Temperatura	0-45 grad
	Umdità	20%-80%
	Oħrajn	Evita kuntatt ma' gass u likwidu li jaqbad, splussiv jew korrużiv, u żomm 'il bogħod minn sorsi ta' storbju elettroniċi (plażma)
Tul tal-kejbil ta 'teach pendant		8m
Tul tal-linja tal-konnessjoni tal-korp-kabinett		5m
Parametru I/O		Pines: input 32 pin, output 31 pin (id-dawl tal-allarm tal-kabina tal-kontroll jokkupa 1 pin)
Linja tas-sinjal riservata		/
Tubu pnewmatiku		/
Kapaċità tal-batterija		2.5KVA
Qawwa nominali		2KW
Vultaġġ nominali		Fażi waħda AC 220V 50HZ
Kurrent nominali		10.8A
Livell ta 'protezzjoni tad-driegħ tar-robot		IP50
Livell ta 'protezzjoni tal-kabinett elettriku		IP50
Metodu ta 'installazzjoni		Fuq l-art, pendenti rasu 'l isfel, pendenti tal-ġenb
Daqs tal-kabinett elettriku		640mm(W)×460mm(T)×620mm(H)-vertikali
