VMC-850B Magni 5 Assi
Firxa usa' ta' prova
Preċiżjoni ogħla ta 'pożizzjonament
Kwalità aħjar tal-ipproċessar
Deskrizzjoni
Parametri tekniċi

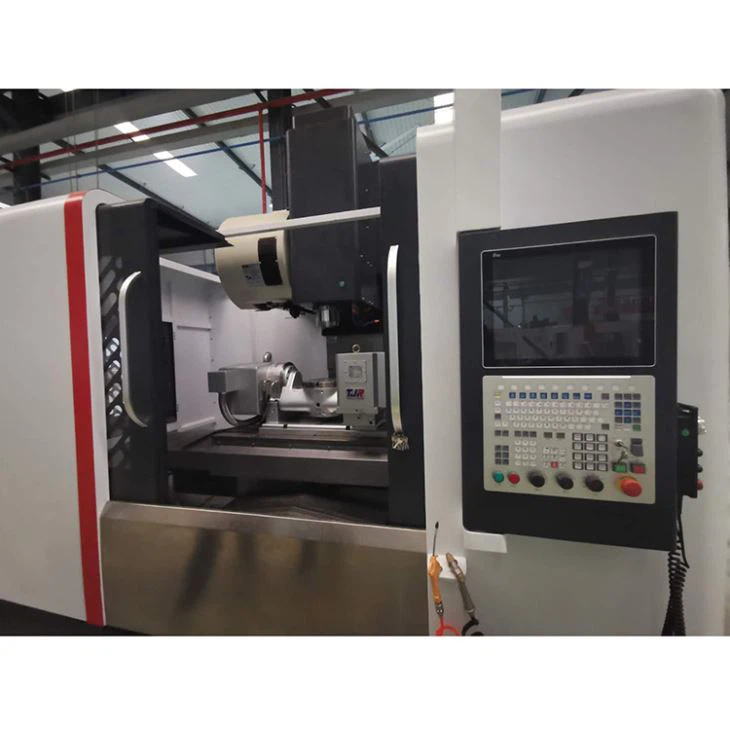

Introduzzjoni tal-Prodott tal-VMC-850B 5-Magni tal-Assi
Dettalji tal-Prodott tal-magni vertikali tal-{0}}assi
Vantaġġi tal-{0}}Magni CNC tal-Assi
Effiċjenza tat-tqattigħ aktar mgħaġġla
Firxa usa' ta' prova
Preċiżjoni ogħla ta 'pożizzjonament
Kwalità aħjar tal-ipproċessar
Riġidità tajba
Struttura simmetrika
Rispons dinamiku mgħaġġel
Preċiżjoni għolja
Stabbiltà tajba
L-għodda tal-magni għandha diversi proċessi bħal tħin, tħaffir, reaming, tapping, countersinking, eċċ. L-ikklampjar ta’ darba ta’ partijiet jista’ jlesti awtomatikament, effiċjenti u preċiżament proċessi multipli ta’ uċuħ multipli ta’ partijiet, inkluż l-ipproċessar ta’ proċessi kumplessi bħal ċanfrin u uċuħ mgħawġa
Speċifikazzjoni teknika ta'VMC-850B Ċina 5 assi cnc magna
Oġġett | Għaqqad | VMC-850B | Noti | |
Tabella | Dimensjoni (W×L) | mm | 500×1050 | |
Groove T (wisa' tan-Numru) | mm | 5-18 | ||
T groove Żift | mm | 90 | ||
Tagħbija massima | kg | 600 | ||
Tavel | assi X | mm | 800 | |
Assi Y | mm | 500 | ||
assi Z | mm | 550 | ||
Firxa tal-ipproċessar | Distanza miċ-ċentru tal-magħżel għall-gwida tal-kolonna | mm | 550 | |
Distanza mill-magħżel għal xogħol | mm | 105-655 | ||
Magħżel | Taper bore | BT40 | ||
Qawwa | kW | 18 | ||
Veloċità Massima | r/min | 12000 | ||
Kontroll tal-veloċità tal-magħżel | Kontinwament varjabbli | |||
Tip ta 'rivet | LDA-40BT | MAS 403 | ||
Għalf | Tip ta' gwida | Gwida iebes bi tliet direzzjonijiet | ||
Veloċità tal-għalf | mm/min | 5-6000 | ||
X/Y veloċità rapida | m/min | 14 | ||
Veloċità rapida Z | m/min | 16 | ||
X/Y/Z tat-torque tal-mutur tal-għalf | Nm | Akbar minn jew ugwali għal 10/12/12 bil-brejk | ||
Eżattezza | X/Y/Z preċiżjoni tal-pożizzjonament | mm | 0.012 | |
Ripetibbiltà | mm | 0.008 | ||
ATC | Tip ta' għodda | Tip ta 'diska | ||
Numru ta 'għodda | biċċa | 24 | ||
Ħin (għodda-għodda) | s | 5 | ||
Piż massimu | kg | 8 | ||
Tul Max | mm | 300 | ||
Dijametru massimu ta' barra (Sħiħ) | mm | Φ78 | ||
Dijametru massimu ta' barra (vojta) | mm | Φ110 | ||
5-mejda li ddur tal-assi | Dijametru tal-Tabella | mm | Φ210 | |
Dijametru tat-Toqba Ċentrali tal-Tabella | mm | Φ67 | ||
Dijametru ta 'ġewwa tal-kmiem tal-mandrin | mm | Φ40H7 | ||
Dijametru taċ-Ċentru Through Hole | mm | Φ40 | ||
Għoli tal-Mejda (Orizzontali) | mm | 270 | ||
Tabella T-slot Wisa ' | mm | 12H7 | ||
Wisa' tal-Blokk ta' Gwida | mm | 18h7 | ||
Angolu li jdur A/C | ±100 grad /0-360 grad | |||
A/C Min. Żieda | grad | 0.001/0.001 | ||
Preċiżjoni tal-Indiċjar A/C | Sec | 50 / 20 | ||
A/C Ripetibbiltà | Sec | 8 / 4 | ||
Proporzjon ta 'Tnaqqis A/C | 1:90/1:90 | |||
A/C Max. Rata ta' Rotazzjoni tat-Tabella | rpm | 33.3/33.3 | ||
Tagħbija tal-biċċa tax-xogħol permissibbli (H/V) | kg | 75/50 | ||
Każijiet ta 'Applikazzjoni ta' magna ta 'rabta ta' Ħames assi
Għodda tal-magni CNC ta 'konnessjoni ta' ħames assi tista 'tintuża b'mod wiesa' fl-industriji tal-karozzi, tal-baħar, tal-enerġija, ta 'preċiżjoni, tagħmir mediku ta' preċiżjoni għolja u industriji oħra tal-pajjiż
Partijiet ipproċessati
